Filtre à sable pour piscine - Installation et entretien

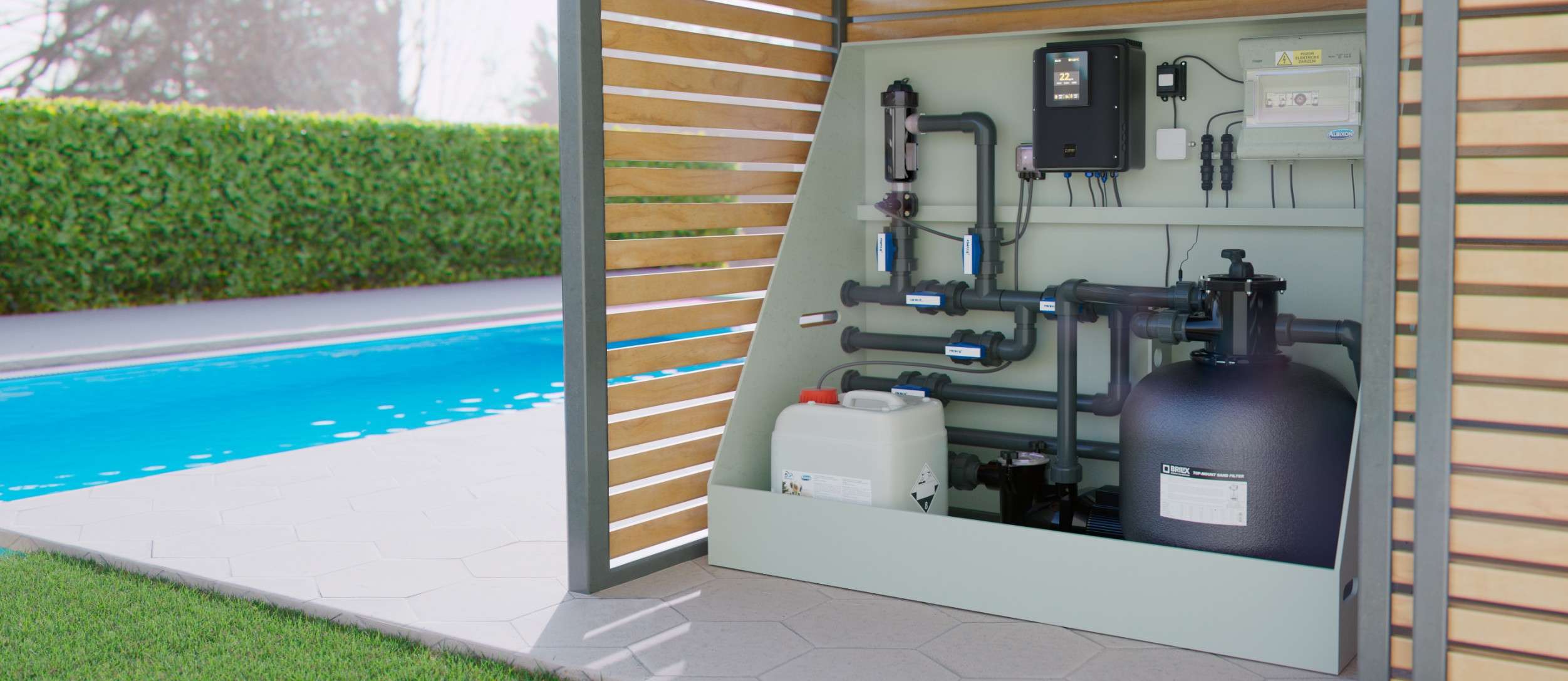

Il ne nécessite que peu d'entretien, s'intègre dans n'importe quel mur technique et garantit une eau propre : le système de filtration à sable ALBIXON. Son fonctionnement est aussi simple qu'efficace : la cartouche filtrante est composée de plusieurs couches de sable de quartz de granulométrie différente.

Les espaces entre les grains de sable sont comblés, si nécessaire, par un coagulant qui retient les plus petites particules. La règle est la suivante : moins il y a de couches, plus le traitement chimique de l'eau doit être intensif. Il est donc fréquent d'ajouter des couches supplémentaires de matériaux aux propriétés particulières.

La charge d'un système de filtration à sable est lavée une à deux fois par semaine, selon la charge du bassin. La cartouche filtrante dure alors deux à trois ans.

Le système de filtration à sable qui vous convient le mieux dépend des conditions générales :





Raccordement du système de filtration de la piscine :

- Assurez-vous qu'il y a suffisamment de sable de filtration dans la cuve du filtre et que tous les raccordements nécessaires ont été effectués et sécurisés.

- Actionnez le levier de la vanne de commande et placez-le en position BACKWASH (rétrolavage/rinçage). (Pour éviter d'endommager le cadran de la vanne, appuyez sur le levier avant chaque rotation).

- Remplissez suffisamment la pompe de la piscine, c'est-à-dire que le réservoir du filtre se remplit d'eau. Raccordez la pompe conformément aux instructions (assurez-vous que tous les tuyaux d'aspiration et de retour sont ouverts). Dès que l'eau s'écoule du tuyau de vidange, faites fonctionner la pompe pendant au moins une minute. Il est recommandé de procéder à un premier rinçage du sable afin d'éliminer les saletés et les particules fines qui pourraient pénétrer dans la piscine.

- Débranchez la pompe de la piscine et placez la vanne sur la position RINSE. Mettez la pompe en marche et laissez-la fonctionner pendant environ une demi-minute à une minute, jusqu'à ce que l'eau dans le verre de regard soit complètement claire. Éteignez à nouveau la pompe, remettez la vanne sur la position FILTER (filtration) et reconnectez la pompe. La filtration fonctionne maintenant en mode de filtration normal et filtre toutes les impuretés de l'eau de la piscine.

- Pour obtenir le débit indiqué, vous devez régler les vannes d'aspiration et de retour. Vérifiez qu'il n'y a pas de fuite d'eau du système ainsi que du filtre et, si nécessaire, serrez les raccords, les vis ou les écrous.

- Avant de commencer le cycle de filtration, notez la pression tant que le filtre à sable est encore propre. (Cette valeur diffère d'une piscine à l'autre en fonction de la pompe utilisée et de la longueur et de la forme de la tuyauterie). Après un certain temps, la pression augmente en raison de l'accumulation d'impuretés dans le système de filtration et le débit d'eau diminue également. Lorsque le manomètre indique 125 kPa, ce qui est plus que la pression initiale d'un filtre "propre", il est grand temps de rincer la filtration (voir ci-dessous le chapitre "Positions de la vanne multivoies - rinçage").

Si vous nettoyez l'eau de votre piscine pour la première fois, vous devrez probablement rincer le sable de filtration plus souvent, car cette eau contient plus d'impuretés.



La signification des positions de la vanne multivoies:

FILTRATION

Il s'agit de la position de base pour filtrer l'eau de la piscine. Activez cette fonction en suivant les instructions ci-dessous :

Éteignez la pompe de la piscine et placez le levier de la vanne multivoies sur la position "Filtration". Vous pouvez maintenant remettre la pompe en marche. Pendant le fonctionnement, vérifiez de temps en temps la pression indiquée par le manomètre afin de garder un œil sur l'état du filtre (colmatage). La pression normale dans le réservoir du filtre devrait être d'environ 0,8 kp/cm2. Cependant, dès que la pression atteint environ 125 kPa, vous devez procéder à un rinçage (les valeurs indiquées ne sont qu'indicatives et peuvent varier d'une piscine à l'autre en fonction de la pompe utilisée ainsi que de la longueur et de la forme des conduites).

RINCER À FOND

Il s'agit d'une fonction de nettoyage de la filtration par contre-courant. Elle sert à laver le sable et à éliminer les impuretés du filtre. Les impuretés contenues dans l'eau sont interceptées à chaque passage de la filtration. Dès que les impuretés prennent le dessus, le nombre de passages diminue et la pression dans le filtre augmente. À partir d'une pression d'environ 125 kPa, le sable du filtre ne peut plus absorber les impuretés et il est donc nécessaire de rincer le filtre.

• Éteignez la pompe de la piscine. Mettez la vanne de commande en position "rinçage".
• Branchez la pompe avec les vannes d'aspiration et de refoulement complètement ouvertes et laissez-la fonctionner pendant environ 2 minutes. L'eau sale est dirigée vers l'évacuation et le niveau d'eau dans le bassin diminue. Une fois le programme terminé, le filtre est à nouveau propre et donc prêt pour d'autres filtrations.

RINCAGE

Cette fonction est utilisée après le rinçage et sert à éliminer les impuretés de l'installation de filtrage. C'est ce que l'on appelle la position finale du rinçage. Lorsque vous rincez le filtre et que vous commencez à le filtrer immédiatement après, de l'eau trouble s'écoule dans le bassin pendant les premières secondes. Cette eau entraîne avec elle de petites impuretés qui n'ont pas été éliminées par le rinçage. Pour éviter ce phénomène, il existe la fonction "rinçage".

• Placez la vanne de commande en position de rinçage immédiatement après le rinçage.
• Laissez la pompe de la piscine allumée pendant 1 minute.
• Éteignez la pompe de la piscine. Réglez la vanne de commande sur filtration.
• Lorsque la vanne de commande est en position "rinçage", l'eau ne retourne pas dans la piscine, mais est déviée vers l'écoulement, ce qui explique pourquoi le niveau d'eau dans la piscine baisse.

ÉVACUATION

La vidange du filtre est conçue pour aspirer l'eau vers l'évacuation. Cette fonction peut également être utilisée pour faire baisser le niveau d'eau de la piscine.

RETOUR

Il s'agit également d'un filtre bypass, mais avec la possibilité de pomper l'eau dans la piscine sans la filtrer.

FERMÉ

Cette fonction sert à couper le débit vers le filtre ou la piscine. Utilisez ce réglage lorsque vous devez nettoyer le panier à grosses impuretés de la pompe de piscine ou lors de réparations, de travaux d'entretien, etc. Si vous avez réglé cette fonction sur la vanne multivoies, ne mettez jamais la pompe en marche!



Quelques recommandations pour finir:

• Éteignez la pompe de la piscine avant toute action sur la vanne à six voies.
• Ne mettez jamais l'installation en marche sans eau.
• Ne raccordez jamais le filtre directement à une source d'eau. En effet, la pression de l'eau du robinet peut être beaucoup plus élevée que la pression maximale du filtre.
• Ne démarrez jamais la pompe de piscine lorsque la vanne à six voies est en position fermée ou lorsque la tuyauterie du système de circulation est obstruée. Cela pourrait entraîner une pression supérieure à la pression de service et, par conséquent, endommager, fissurer ou arracher le couvercle de la vanne hexagonale, ce qui pourrait entraîner des blessures ou des dégâts matériels.
• Il est interdit de s'asseoir sur l'installation ou de la charger d'une autre manière.
• N'utilisez jamais de solvant pour nettoyer le couvercle du filtre et le réservoir du filtre, car cela pourrait endommager la surface (perte de brillance, de transparence, etc.).
• Pour un fonctionnement correct, il est recommandé de nettoyer régulièrement le filtre à cheveux de la pompe de piscine et le panier de l'écumeur. Cela permet d'éviter d'éventuels dommages à la pompe tout en garantissant un fonctionnement correct et fiable du système.
• Ne pas dévisser les accouplements à bride lorsque la pompe est en marche.
• N'oubliez pas que tous les raccords ont des joints. Pour cette raison, il n'est pas nécessaire de serrer les écrous trop fort. Un serrage trop fort pourrait endommager les pièces en plastique.
